Замена подушки Dynapac 450122: проверка размеров и посадочного места
Опубликовано: 22.08.2026
Виброизоляторы дорожных катков работают в условиях постоянных знакопеременных нагрузок, абразивного износа и температурных перепадов. Подушка Dynapac 450122 — один из таких узлов, отвечающий за гашение колебаний и сохранение геометрии рамы относительно барабана. Когда резина теряет упругость или рвется, вибрация передается на машину, ускоряя разрушение остальных узлов. Однако простая покупка новой детали не гарантирует возврата характеристик. Перед монтажом обязательна ревизия самого посадочного места и сопрягаемых элементов.
Конструктивные особенности и назначение
Подушка 450122 представляет собой резинометаллический изделие. Металлические пластины (фланцы) служат для жесткой фиксации в узле, а резиновый массив между ними демпфирует удары и вибрацию. В отличие от чисто резиновых втулок, такая конструкция выдерживает большие сдвиговые усилия, не допуская проскальзывания корпуса подушки в кронштейне.
Преждевременный выход из строя таких амортизаторов чаще всего связан не с усталостью резины, а с нарушением геометрии посадочного места. Люфт в узле приводит к тому, что подушка работает не на сжатие и сдвиг, а на срез и излом кромок. При замене такой детали полезно сверить и замене амортизаторов без повторной поломки, чтобы новая опора не вышла из строя из-за старых проблем крепления.
Контроль геометрических параметров
Перед демонтажем старой детали и заказом новой необходимо сверить габариты. Производитель закладывает определенные допуски, но после нескольких лет работы метал рамы деформируется. Использование штангенциркуля или нутромера обязательно — линейка здесь не даст нужной точности.
Ключевые размеры подушки 450122
| Параметр | Номинальное значение | Допустимый износ посадочного места |
|---|---|---|
| Внешний диаметр корпуса (D) | Сверить по документации | По допуску производителя |
| Внутренний диаметр отверстия (d) | Сверить по документации | По допуску производителя |
| Высота подушки (H) | Сверить по документации | Не регламентируется (зазор компенсируется) |
| Межцентровое расстояние болтов | Зависит от модификации | По допуску производителя |
Если посадочное отверстие разбито и новая подушка получает люфт, одной заменой резинометаллического элемента проблему не решить. Допустимый износ и способ восстановления кронштейна определяют по ремонтной документации.
Оценка состояния посадочного места
Это самый ответственный этап. Кронштейны катка испытывают циклические нагрузки, что со временем приводит к усталостным разрушениям металла. Установка нового виброизолятора в поврежденный узел равносильна выбрасыванию денег — подушка порвется за один-два сезона.
Признаки критического износа

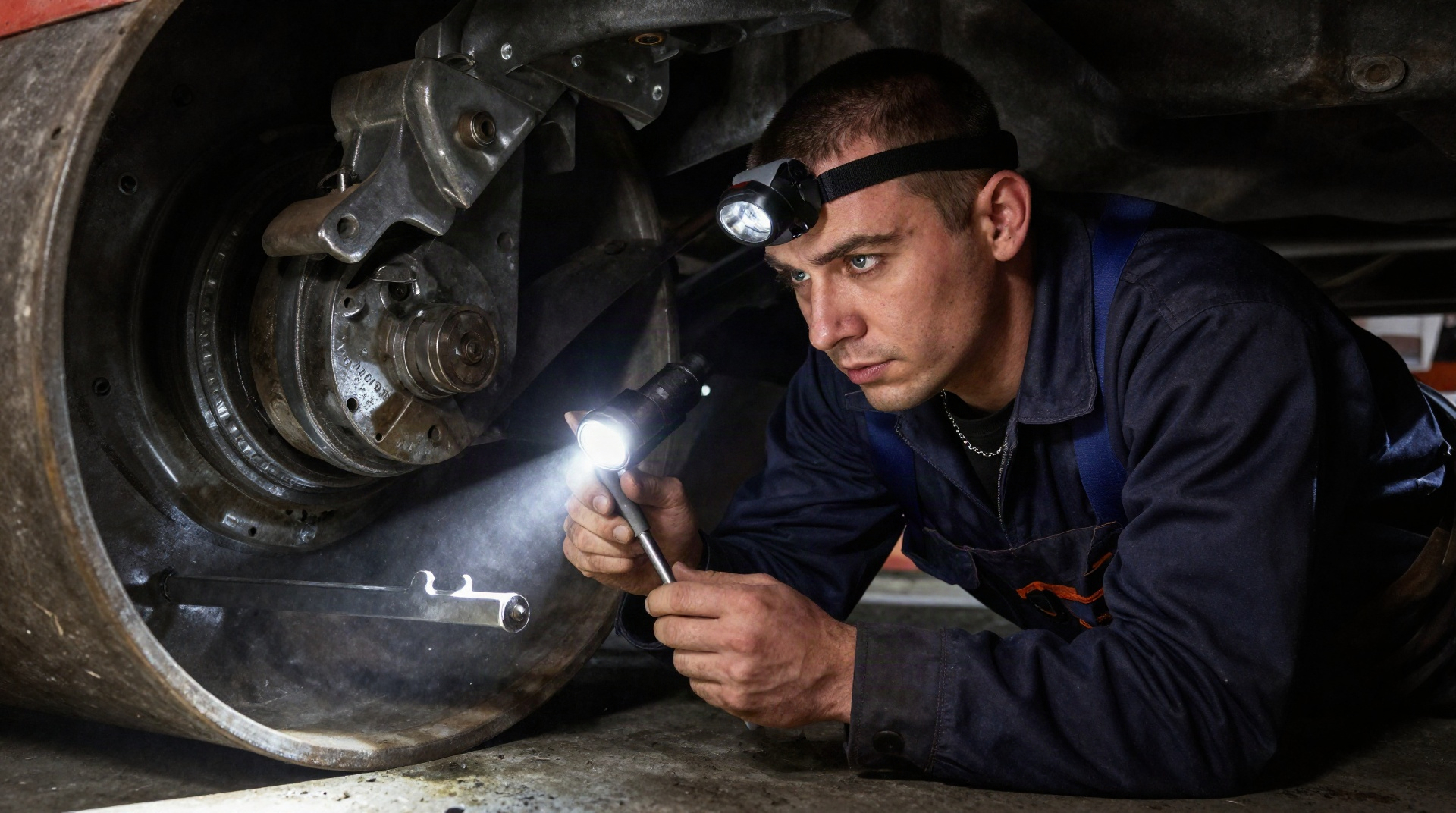

- Овализация крепежных отверстий. Возникает из-за недотянутых болтов или работы узла с разрушенной подушкой. Определяется визуально и нутромером.
- Трещины вокруг сварного шва. Кронштейн часто приварен к раме. Усталость металла дает микротрещины, которые при вибрации растут.
- Выработка внутренней поверхности. Если старая подушка проворачивалась в гнезде, на стенках появятся задиры и наволакивание металла.
- Коррозия. Ржавчина съедает часть металла, увеличивая зазоры. Слой ржавчины на стенках посадочного гнезда работает как абразив, перетирая резину новой детали.
Даже незначительный люфт при покачивании старой подушки рукой свидетельствует о том, что посадочное место уже разбито. Тишина в узле при выключенном двигателе — не показатель здоровья, если подушка порвана и просто не передает усилие на кронштейн.
Методы восстановления
Если выявлена овализация, отверстие рассверливают до следующего ремонтного размера и устанавливают переходную втулку. При трещинах кронштейна дефектный участок вырезают, варят заплату и восстанавливают геометрию. Сварочные работы следует проводить с обязательным пред- и постнагревом во избежание термических микротрещин в высокоуглеродистой стали рамы.
Нюансы крепления и монтажа
Ошибки при установке подушки 450122 сводят на нет весь ресурс резины. Узел воспринимает значительные усилия, и требования к затяжке здесь жесткие.
Подготовка поверхностей
Перед запрессовкой (или вкладыванием, в зависимости от конструкции конкретного узла катка) посадочное место очищается от грязи, краски и продуктов коррозии. Поверхности обезжириваются. Нанесение густой смазки не рекомендуется — она работает как гидравлическая подушка при запрессовке, но выдавливается при работе, создавая условия для проворачивания подушки. Допускается лишь тонкий слой антикоррозийного состава.
Болтовые соединения
- Замена болтов. После демонтажа старые болты подлежат замене. Вытянутая резьба и усталостное разрушение витков — скрытая угроза. Применяются высокопрочные болты (класс 8.8 или 10.9).
- Шайбы. Обязательны пружинные шайбы (гроверы) или применение самоконтрящихся гаек. От вибрации катка обычная гайка открутится за несколько часов.
- Момент затяжки. Затяжка производится динамометрическим ключом. Момент затяжки берут из сервисной документации Dynapac для конкретной модели, класса крепежа и соединения. Универсальное значение только по диаметру болта здесь ненадёжно. Недотяжка дает люфт, перетяжка — смятие фланцев подушки и предварительный натяг резины, снижающий ее ход.
Затягивать крепеж крест-накрест, в два-три прохода, постепенно увеличивая момент. Такой порядок помогает добиться равномерного прилегания фланца подушки к кронштейну.
Типичные ошибки при замене
Практика ремонта дорожно-строительной техники полна случаев, когда после замены виброизолятора узел разрушался еще быстрее. Причины кроются в нарушении технологии.
Использование неоригинальных аналогов без учета жесткости
Размеры аналога могут совпадать до миллиметра, но жесткость резины (дюрометр) бывает иной. Если подушка слишком жесткая, она не гасит вибрацию, а транслирует ее на раму. Если слишком мягкая — допускает увеличенный ход барабана, что ведет к ударам по ограничителям хода. Жесткость подбирается производителем под конкретную массу барабана и частоту вращения дебалансного вала.
Механические повреждения при запрессовке
Удары кувалдой по корпусу подушки недопустимы. Резина отслаивается от металлического фланца при ударных нагрузках даже на этапе монтажа. Запрессовка ведется через оправку, опирающуюся на металлическую часть подушки, строго перпендикулярно оси детали.
Игнорирование соосности
Если при замене подушки с одной стороны катка узел садится с перекосом, возникает паразитное усилие на срез. Вторая подушка в паре должна проверяться одновременно, даже если она визуально цела. Разница в высоте и жесткости правой и левой подушек приводит к вилянию барабана и неравномерному уплотнению асфальтобетона.
Приемка работ и первый запуск
После сборки узла необходимо проконтролировать зазоры. После сборки проверяют правильность посадки, отсутствие перекоса и нештатных зазоров по требованиям конкретного узла. Вращение барабана от руки (при вывешенном состоянии) должно идти плавно, без рывков и заеданий.
Резина подушки слегка проседает, фланцы плотнее садятся в гнезда, и первоначальная затяжка ослабевает. Если упустить этот момент, болты начнут разбивать отверстия, запуская процесс разрушения, описанный выше.
Грамотная дефектовка посадочного места и соблюдение моментных характеристик при сборке — условия, при которых подушка Dynapac 450122 отрабатывает свой расчетный ресурс. Попытки сократить время на ревизию металла неизбежно приводят к повторному разбору узла и более дорогостоящему ремонту рамы катка.
